产品描述
MM32F5230 是一款搭载了基于Arm v8-M 架构 32 位 Star-MC1 内核（兼容 Cortex-M33）的 MCU 产品，最高工作频率可达120MHz。内置了128KB Flash，32KB SRAM，并集成了丰富的I/O端口和外设模块，包括ADC，DAC，模拟比较器，高级定时器，通用定时器，基础定时器和低功耗定时器，还包含通信接口如I2C，SPI或I2S，UART，USB 2.0全速控制器，以及FlexCAN接口。- 120MHz Star-MC1 (兼容M33) 处理器，每 MHz 性能较 Cortex-M3/4 提升 20%
- 高存储配比：128KB Flash，32KB SRAM，4:1 Flash/RAM 配比
- 丰富的通信接口：最高 6 路 UART，最高 4 路 SPI （1 路 USART 支持），最高 2 路 I2C
- 配置 USB 接口，USB 配独立时钟
- 配置 CAN2.0 接口，兼容灵动 F5 和 F0140/60 系列
- 2 个 12 位的 ADC，速度达 3MSPS， 1 个 12 位的 DAC
- 2 个 16 位 Adv. Timer， 6 个 GP Timer，1 个 LP Timer
- 工作电压：1.8V ~ 5.5V
- 大部分 IO 口支持 5V 容忍
- -40℃ ∼ +105℃ 温度范围
- 提供LQFP64，LQFP48和QFN32封装形式
MM32F5230 有如下典型应用：
- 工业控制
- 家电控制
- 家庭清洁
- 消费电子
- 玩具用品
- 汽车诊断仪
- PC 附件
- Mini-LED
产品特性
相关视频
-
暂无详情
推广彩页
-
灵动·星系列高性能实时控制产品手册
简体中文 2025H1 PDF 3.79MB 2025.02.27文档说明： 介绍相关产品或系列的主要特点、功能、优势、选型和开发工具支持。
产品手册
-
MM32F5230 产品手册（中文版）
简体中文 1.2 PDF 3.46MB 2024.12.25文档说明： 支持 MM32F5230 系列，提供了详细的规格说明，引脚定义，电气特性及封装信息。
-
MM32F5230 产品手册（英文版）
英文 1.1 PDF 5.40MB 2024.07.19
文档说明： 支持 MM32F5230 系列，提供了详细的规格说明，引脚定义，电气特性及封装信息。
用户手册
-
MM32F5230 用户手册（中文版）
简体中文 0.91 PDF 42.19MB 2024.11.27
文档说明： 支持 MM32F5230 系列，提供了完整的系统架构，存储器及所有外设详细说明与寄存器描述。
-
MM32F5230 用户手册（英文版）
英文 0.91 PDF 30.06MB 2024.11.27
文档说明： 支持 MM32F5230 系列，提供了完整的系统架构，存储器及所有外设详细说明与寄存器描述。
应用笔记
-
AN0006 MM32支持的烧录器（中文版）
简体中文 2.4 PDF 2023.09.26
文档说明： 支持MM32全系列芯片的第三方烧录工具。
-
AN0006 MM32支持的烧录器（英文版）
英文 2.4 PDF 2023.09.26
文档说明： 支持MM32全系列芯片的第三方烧录工具。
库函数与例程
-
MM32F5230 库函数与例程
简体中文 0.14.6 ZIP 12.59MB 2026.04.20文档说明： 支持 MM32F5230 与 Cortex-M 微控制器软件接口标准(CMSIS)，支持 MM32 标准库(Standard peripheral library)，支持 IAR 和 MDK 开发，包含丰富的库函数操作和寄存器操作的参考例程。
推荐工具
-
MM32-LINK MINI 仿真器
支持 MM32 MCU SWD 方式编程调试，兼容 CMSIS-DAP 调试通道
支持 CDC 虚拟串口，波特率支持 9600 / 14400 / 19200 / 28800 / 38400 / 56000 / 57600 / 115200 等
支持 U 盘方式更新固件、功能配置
免驱安装，支持 Windows 和 Linux 操作系统
-

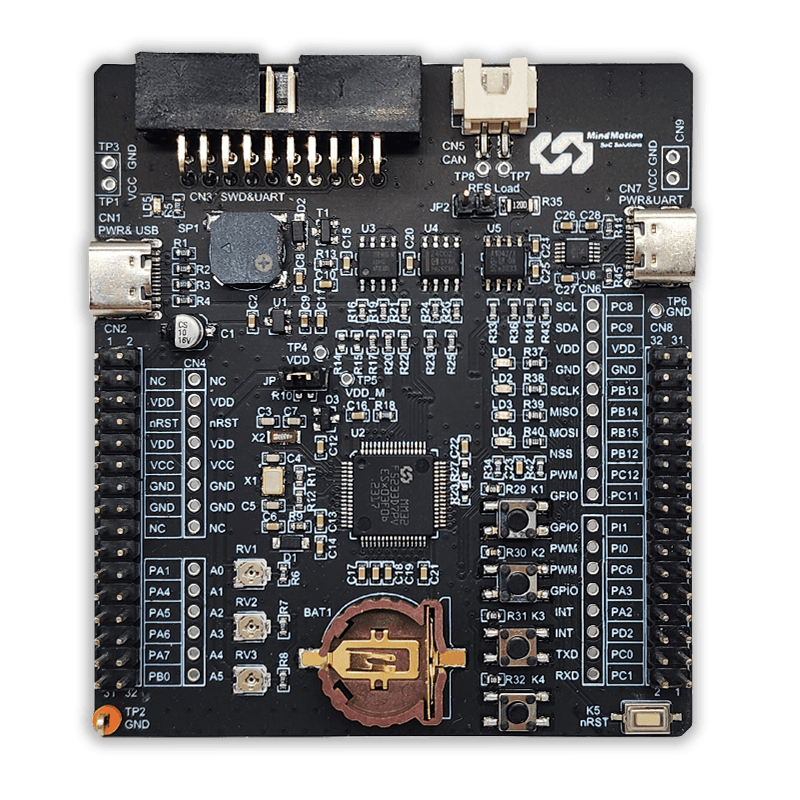

MiniBoard (MM32F5233D7PV)
板载主控：MM32F5233D7PV
- 32bit Arm China STAR-MC1
- 128KB Flash, 32KB SRAM
- LQFP64板载资源：
- 4个用户LED
- 4个用户按键和1个复位按键
- 3个可调电位器
- PWM 蜂鸣器
- 8M SPI FLASH
- 2K EEPROM
- CAN收发器板载接口：
- 2 x USB Type-C (USB-MCU和 USB-UART CH340)- CAN 连接器- CR1220电池座- 20PIN SWD 调试接口- Arduino UNO 兼容扩展连接器- MM32F5233D7P 全引脚拓展连接器供电方式：
- USB TYPE-C
推荐软件
-
J-Link Pack
当使用 J-Link Debugger 调试 MM32 微控制器或使用 J-Flash 编程时，需安装本支持包，从而实现在 J-Flash 中选择 MM32 芯片型号；在相关 IDE 调用 J-Link 调试时，自动匹配。
目标应用
-
暂无详情
产品选型
购买
Part No.
Core
Max Speed (MHz)
Flash (KB)
RAM (KB)
Backup RAM(KB)
Ext. Bus I/F
I/O#
Security
32bit DIV
Advanced TMR
GP TMR
LP TMR
WDG
RTC
U(S)ART
LPUART
I²C
I³C
SPI
I²S
USB 2.0 FS
USB 2.0 HS
CAN 2.0B
Ethernet
SDIO
QSPI
ADC (1Msps, 12bit)
ADC (2Msps, 12bit)
ADC (3Msps, 12bit)
DAC (12bit)
ACMP
OpAmp
Segment LCD
Pin Counts
Package
Package Size
Operation Temp
-
样片申请代理商渠道链接 - MM32F5233D4QV
- Star-MC1
- 120
- 128
- 32
- -
- -
- 28
- -
- -
- 2
- 6
- 1
- 2
- Y
- 4
- 1
- 1
- -
- 2
- 2
- D/H
- -
- 1
- -
- -
- -
- -
- 1
- 2
- -
- -
- 32
- QFN
- 5x5
- -40~105C
-
样片申请代理商渠道链接
- MM32F5233D6PV
- Star-MC1
- 120
- 128
- 32
- -
- -
- 40
- -
- -
- 2
- 6
- 1
- 2
- Y
- 5
- 1
- 2
- -
- 3
- 3
- D/H
- -
- 1
- -
- -
- -
- -
- 1
- 2
- -
- -
- 48
- LQFP
- 7x7
- -40~105C
-
样片申请代理商渠道链接
- MM32F5233D7PV
- Star-MC1
- 120
- 128
- 32
- -
- -
- 54
- -
- -
- 2
- 6
- 1
- 2
- Y
- 5
- 1
- 2
- -
- 3
- 3
- D/H
- -
- 1
- -
- -
- -
- -
- 1
- 2
- -
- -
- 64
- LQFP
- 10x10
- -40~105C
尚未登录账号，请登录后再次申请，谢谢！
样片申请
我们提供以下在线订购选项
MM32F0010
首页 > 产品 > MM32F > MM32F超值型 > MM32F0010
- 经销商
- 库存*
- 单价
- 数量
- 1548
- $5.25
- 50
- 美洲（库存）
- EMEA（库存）
- 亚洲（库存）
- 日本（库存）
- 经销商
- 库存*
- 1548
-
立即订购
- 1548
-
立即订购
- 1548
-
立即订购
- 1548
-
立即订购
产品信息
- 产品型号
-
包装
包装形式 包装图纸
- 最小起订量
- REACH 声明
- ROHS 声明
- ROHS 报告
- 湿气敏感度等级
-
元件本体最高承受温度
(reflow)
- MM32F5233D4QV
- Tray
-
- 4900
- 3
- 260℃
- MM32F5233D6PV
- Tray
-
- 2500
- 3
- 260℃
- MM32F5233D7PV
- Tray
-
- 1600
- 3
- 260℃
