MM32SPIN030C

  • 概述
  • 文档
  • 工具和软件
  • 目标应用
  • 产品选型
  • 产品信息

产品描述

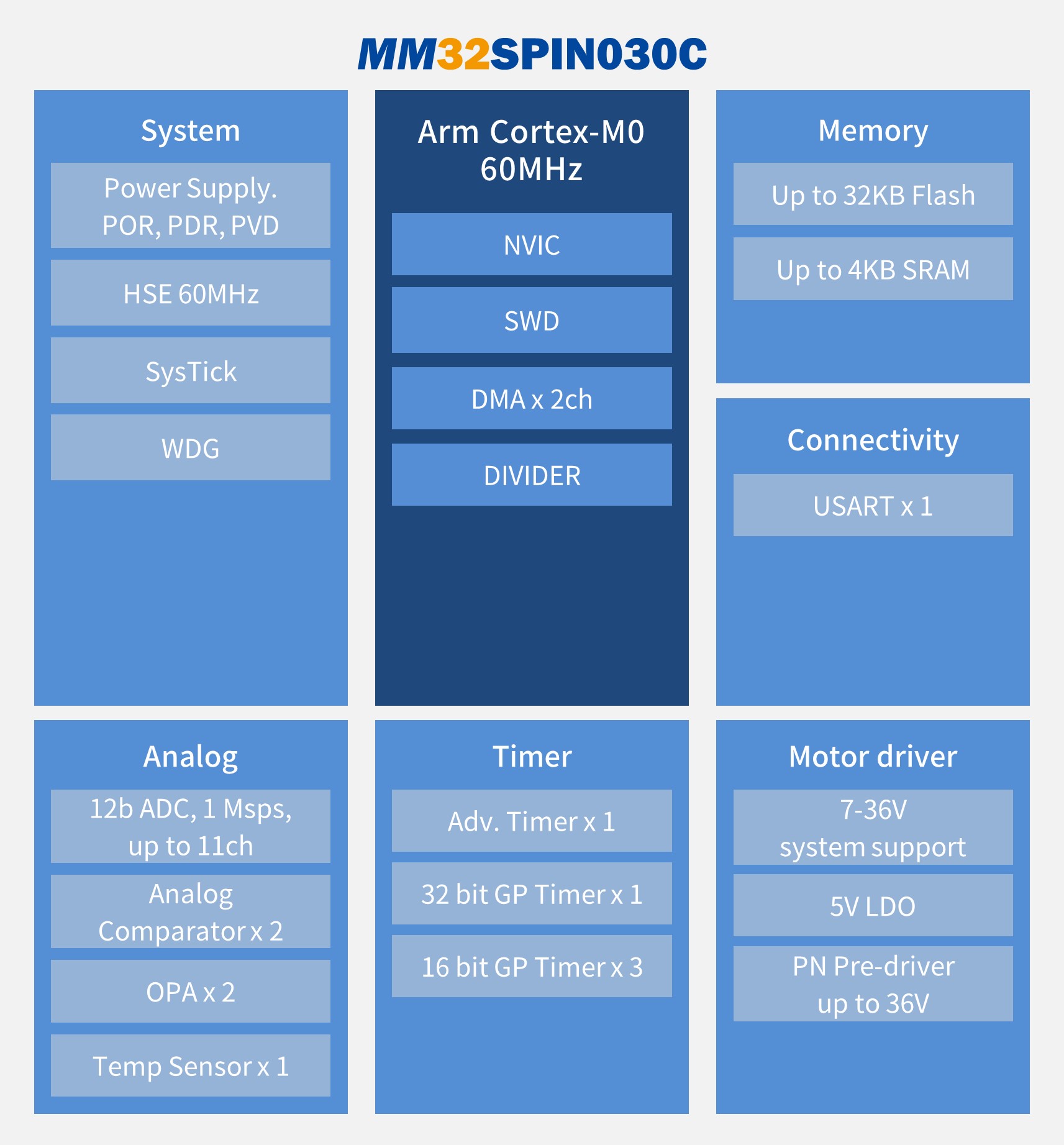

MM32SPIN030C 是灵动 MindSPIN 旗下高性能的单电机控制 SOC 产品，采用 Cortex-M0 内核，集成了电机控制所需的专用模拟外设，包括 12 位高精度 ADC、2 路模拟比较器 COMP、2 路运算放大器 OPAMP、三相 P/N 栅极驱动器，另配备有 MC-TIM、硬件除法器 HW-Div、DMA 控制器等专用资源，以及 32KB Flash、4KB SRAM、17 个 GPIO、LDO 等基础资源
- 存储及运算资源：32KB Flash，4KB SRAM，最高主频 60MHz
- 7 个定时器资源：1 个 16 位高级定时器、1 个 32 位通用定时器、3 个基本定时器、1 个 12 位 IWDG、1 个 24 位 Systick
- 支持 2 通道 DMA
- 硬件除法器 HW-Div
- 1 路 12 位模数转换器 ADC，支持 11 通道，采样速率 1Msps
- 2 路模拟比较器 COMP、2 路轨对轨运算放大器 OPAMP
- 三相 P/N栅极驱动器
- 支持 UART/SPI 通信
- 工作电压支持 7-36V
- 工作环境温度 -40℃~105℃
- 提供 TSSOP28 和 QFN28 封装

适用于多种应用场合：
- 无人机
- 服务器风机
- 电机控制

产品特性

相关视频

    暂无详情

产品手册

用户手册

应用笔记

库函数与例程

  • SPIN系列PCB&SCH集成库
    简体中文 1.11 ZIP 63.66KB 2024.09.09

    文档说明： SPIN系列Altium封装与电路库文件

  • MM32SPIN030C 库函数与例程
    简体中文 1.3.6 ZIP 3.19MB 2024.08.22

    文档说明： MM32SPIN030C 系列，内部集成 MM32SPIN0230 系列芯片。本链接将转链至 MM32SPIN0230 库函数与例程。

推荐工具

  • MM32-LINK MINI 仿真器

    支持 MM32 MCU SWD 方式编程调试，兼容 CMSIS-DAP 调试通道

    支持 CDC 虚拟串口，波特率支持 9600 / 14400 / 19200 / 28800 / 38400 / 56000 / 57600 / 115200 等

    支持 U 盘方式更新固件、功能配置

    免驱安装，支持 Windows 和 Linux 操作系统

  • Motor-DK (MM32SPIN030C)

    输入电压范围：12-28V

    外挂 PN-MOS 管 x 3

    芯片内置 GBW 12MHz 运放 x2、40V 3P3N 预驱

    支持内部/外部 LDO 供电

    支持三路霍尔检测和反电势检测 (ADC)

    支持电位器、PWM 调速

    支持 UART 通信

    支持 LED 显示、按键开关

推荐软件

  • IAR Pack

    当使用 IAR 集成开发环境开发 MM32 微控制器时，需安装本支持包，从而实现在 IAR 中选择 MM32 芯片型号，调试以及下载。

  • KEIL Pack

    当使用 KEIL 集成开发环境开发 MM32 微控制器时，需安装本支持包，从而实现在 KEIL 中选择 MM32 芯片型号，调试以及下载。

  • J-Link Pack

    当使用 J-Link Debugger 调试 MM32 微控制器或使用 J-Flash 编程时，需安装本支持包，从而实现在 J-Flash 中选择 MM32 芯片型号；在相关 IDE 调用 J-Link 调试时，自动匹配。
查看更多

目标应用

  • 吊扇

    人们生活中用的电器有很多，在夏天的时候用到吊扇能使空气更加流通，而吊扇相比于一般的风扇覆盖面积更广，在家庭中或者是工作中都广泛使用。 吊扇以 MM32SPIN030C/MM32SPIN040C 为主控。

    了解详情

  • 筋膜枪

    筋膜枪是一种软组织康复工具，通过高频率冲击放松身体的软组织，利用其内部特制的高速电机来带动“枪头”，产生高频的震动作用到肌肉深层，达到减少局部组织张力、缓解疼痛、促进血液循环等作用。

    了解详情

  • 低压风机

    低压风机通常由电机、转子、机壳、进气管、出气管、齿轮和减速机等组成。电机带动转子旋转，旋转的转子带动齿轮和减速机转动，进而形成空气被吸入转子内部，通过旋转而产生的离心力把气体压缩，并将气体排出。

    了解详情

产品选型

购买

Part No.

Core

Max Speed (MHz)

Flash (KB)

RAM (KB)

Backup RAM(KB)

Ext. Bus I/F

I/O#

Security

32bit DIV

Advanced TMR

GP TMR

LP TMR

WDG

RTC

U(S)ART

LPUART

I²C

I³C

SPI

I²S

USB 2.0 FS

USB 2.0 HS

CAN 2.0B

Ethernet

SDIO

QSPI

ADC (1Msps, 12bit)

ADC (3Msps, 12bit)

DAC (12bit)

ACMP

OpAmp

Segment LCD

Pin Counts

Package

Package Size

Operation Temp

样片申请
代理商渠道链接
MM32SPIN030C
M0
60
32
4
-
-
17
-
1
1
4
-
1
-
1
-
-
-
1
-
-
-
-
-
-
-
11ch
-
-
2
2
-
28
TSSOP
9.7X6.4
-40~105C
样片申请
代理商渠道链接
MM32SPIN030CN
M0
60
32
4
-
-
17
-
1
1
4
-
1
-
1
-
-
-
1
-
-
-
-
-
-
-
11ch
-
-
2
2
-
28
QFN
4X4
-40~105C

样片申请

客户相关信息

样片相关信息
项目相关信息

代理商相关信息

我们提供以下在线订购选项

MM32F0010

首页 > 产品 > MM32F > MM32F超值型 > MM32F0010

经销商
库存*
单价
数量
1548
$5.25
50
标准全球配送 4.99美元
添加到购物车
  • 美洲（库存）
  • EMEA（库存）
  • 亚洲（库存）
  • 日本（库存）
经销商
库存*
1548
立即订购
1548
立即订购
1548
立即订购
1548
立即订购
* 价格随时可能改变

产品信息

产品型号

包装

包装形式 包装图纸

最小起订量
REACH 声明
ROHS 声明
ROHS 报告
湿气敏感度等级
元件本体最高承受温度
(reflow)
MM32SPIN030C
Tube
7500
3
260℃
MM32SPIN030CN
Tray
4900
3
260℃
