MM32SPIN080C

  • 概述
  • 文档
  • 工具和软件
  • 目标应用
  • 产品选型
  • 产品信息

产品描述

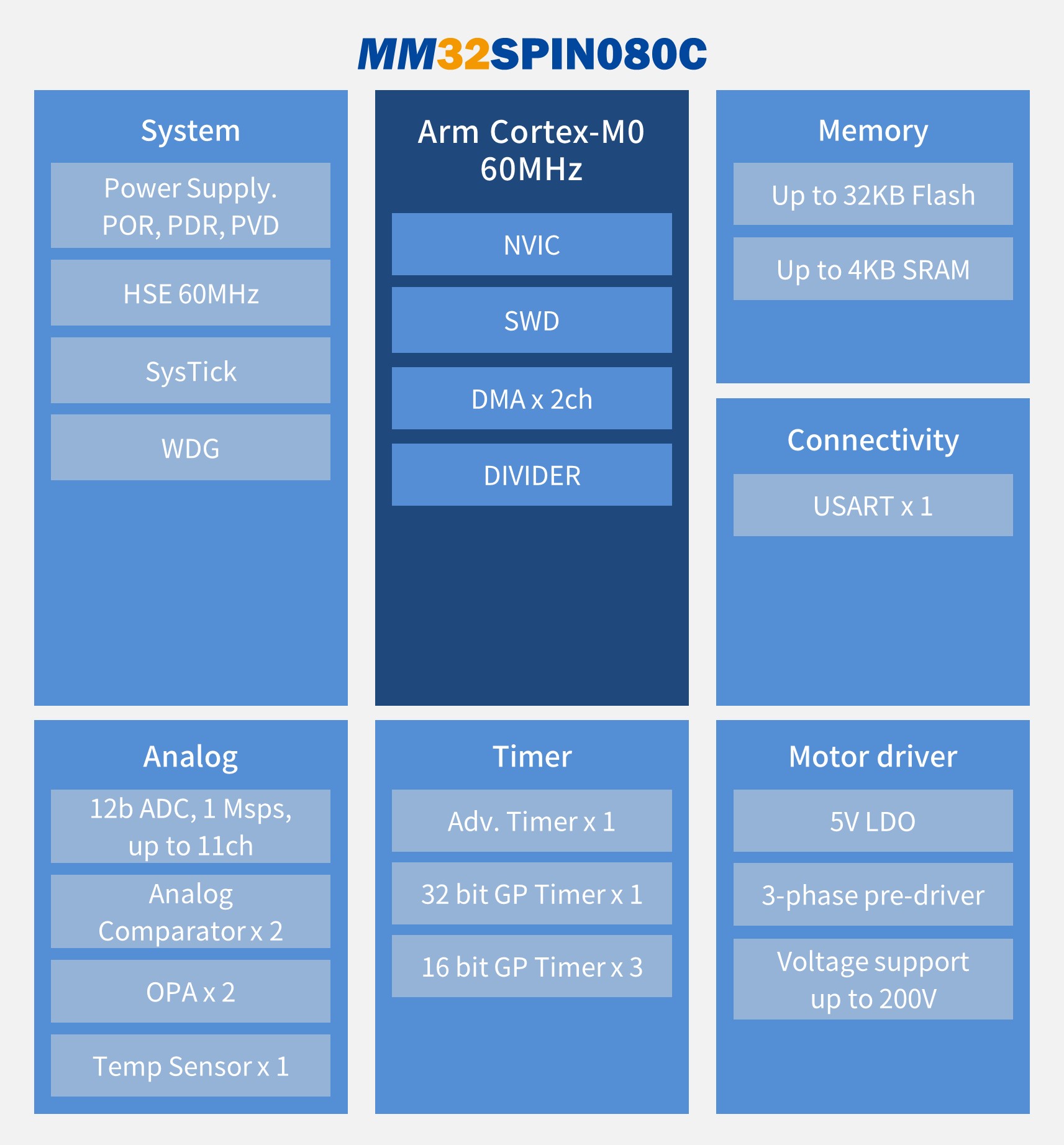

MM32SPIN080C 是灵动 MindSPIN 旗下高性能的单电机控制 SOC 产品，采用 Cortex-M0 内核，集成了运动控制所需的专用模拟外设，包括 12 位高精度 ADC、2 路模拟比较器 COMP、2 路运算放大器 OPAMP、三相 N 沟道栅极驱动器，另配备有 MC-TIM、硬件除法器 HW-Div、DMA 控制器等专用资源，以及 32KB Flash、4KB SRAM、20 个 GPIO 等基础资源
- 存储及运算资源：32KB Flash，4KB SRAM，最高主频 60MHz
- 7 个定时器资源：1 个 16 位高级定时器、1 个 32 位通用定时器、3 个基本定时器、1 个 12 位 IWDG、1 个 24 位 Systick
- 支持 2 通道 DMA
- 硬件除法器 HW-Div
- 1 路 12 位模数转换器 ADC，支持 11 通道，采样速率 1Msps
- 2 路模拟比较器 COMP、2 路轨对轨运算放大器 OPAMP
- 三相 N 沟道栅极驱动器
- 支持 UART/SPI 通信
- 预驱工作电压高达 200V
- 工作环境温度 -40℃~105℃
- 提供 QFN48 和 QFN32 封装

适用于多种应用场合：
- 园林工具
- 高压服务器风机
- 电机控制

产品特性

相关视频

    暂无详情

产品手册

用户手册

应用笔记

库函数与例程

  • SPIN系列PCB&SCH集成库
    简体中文 1.1 ZIP 62.16KB 2023.10.19

    文档说明： SPIN系列Altium封装与电路库文件

  • MM32SPIN080C 库函数与例程
    简体中文 1.2.5 ZIP 3.16MB 2024.04.28

    文档说明： MM32SPIN080C 系列，内部集成 MM32SPIN0230 系列芯片。本链接将转链至 MM32SPIN0230 库函数与例程。

推荐工具

  • MM32-LINK MINI 仿真器

    支持 MM32 MCU SWD 方式编程调试，兼容 CMSIS-DAP 调试通道

    支持 CDC 虚拟串口，波特率支持 9600 / 14400 / 19200 / 28800 / 38400 / 56000 / 57600 / 115200 等

    支持 U 盘方式更新固件、功能配置

    免驱安装，支持 Windows 和 Linux 操作系统

  • Motor-DK (MM32SPIN080C)

    输入电压范围：15 - 100V

    输入电流范围：建议不超过 2A

    使用 250V/16A N-MOS 管 x 6

    芯片内置 GBW 12MHz 运放 x 2

    MCU 内建 5V LDO 和预驱电路

    支持有/无霍, 方波/弦波驱动

    支持 1 / 2 电阻电流采样

    BEMF电压回授使用 ADC 采样/内置比较器

    支持 DC Bus 电压检测，母线平均电流检测

    支持电位器调速，UART 通信，按键，LED 等功能

推荐软件

  • IAR Pack

    当使用 IAR 集成开发环境开发 MM32 微控制器时，需安装本支持包，从而实现在 IAR 中选择 MM32 芯片型号，调试以及下载。

  • KEIL Pack

    当使用 KEIL 集成开发环境开发 MM32 微控制器时，需安装本支持包，从而实现在 KEIL 中选择 MM32 芯片型号，调试以及下载。

  • J-Link Pack

    当使用 J-Link Debugger 调试 MM32 微控制器或使用 J-Flash 编程时，需安装本支持包，从而实现在 J-Flash 中选择 MM32 芯片型号；在相关 IDE 调用 J-Link 调试时，自动匹配。
查看更多

目标应用

  • 园林工具

    园林工具是人类绿化景观的养护设备，是以养护草坪、绿篱、保护花草、树木为作业对象的，代替大部分手工劳动为代表的机械化工具。 园林工具以 MM32SPIN080C/MM32SPIN580C 为主控。

    了解详情

  • 强排热水器

    强排式热水器是用一种特别长的传热管和金属接触面积特别多的一种热交换器，将燃烧后的气体热量充分传给金属片而去加热水，从而使排出的废气温度特别低，此热交换器具有极高的热效率。

    了解详情

产品选型

购买

Part No.

Core

Max Speed (MHz)

Flash (KB)

RAM (KB)

Ext. Bus I/F

I/O#

32bit DIV

Advanced TMR

GP TMR

LP TMR

WDG

RTC

U(S)ART

LPUART

I²C

I³C

SPI

I²S

USB 2.0 FS

CAN 2.0B

SDIO

ADC (1Msps, 12bit)

ADC (3Msps, 12bit)

DAC (12bit)

ACMP

OpAmp

Segment LCD

Pin Counts

Package

Package Size

Operation Temp

样片申请
代理商渠道链接
MM32SPIN080C
M0
60
32
4
-
20
1
1
4
-
1
-
1
-
-
-
1
-
-
-
-
11ch
-
-
2
2
-
48
QFN
6X6
-40~105C
样片申请
代理商渠道链接
MM32SPIN080CN
M0
60
32
4
-
17
1
1
4
-
1
-
1
-
-
-
1
-
-
-
-
11ch
-
-
2
2
-
32
QFN
5X5
-40~105C

样片申请

客户相关信息

样片相关信息
项目相关信息

代理商相关信息

我们提供以下在线订购选项

MM32F0010

首页 > 产品 > MM32F > MM32F超值型 > MM32F0010

经销商
库存*
单价
数量
1548
$5.25
50
标准全球配送 4.99美元
添加到购物车
  • 美洲（库存）
  • EMEA（库存）
  • 亚洲（库存）
  • 日本（库存）
经销商
库存*
1548
立即订购
1548
立即订购
1548
立即订购
1548
立即订购
* 价格随时可能改变

产品信息

产品型号

包装

包装形式 包装图纸

最小起订量
REACH 声明
ROHS 声明
ROHS 报告
湿气敏感度等级
元件本体最高承受温度
(reflow)
MM32SPIN080C
Tray
4900
3
260℃
MM32SPIN080CN
3
260℃
