MM32SPIN560C

  • 概述
  • 文档
  • 工具和软件
  • 目标应用
  • 产品选型
  • 产品信息

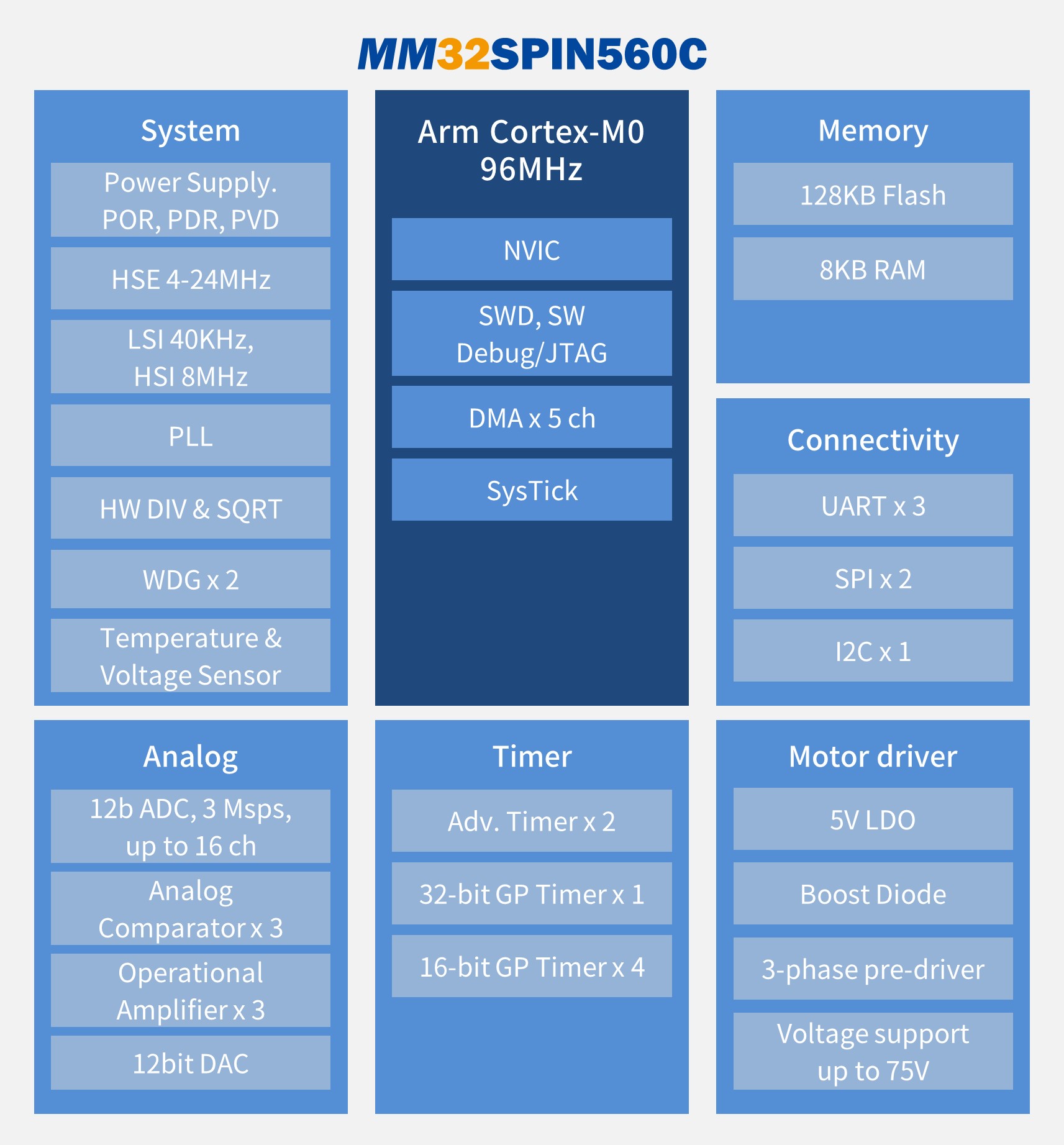

产品描述

使用高性能的 Arm® Cortex-M0 为内核的 32 位微控制器，最高工作频率可达 96MHz，内置高速存储器，丰富的 I/O 端口和多种外设。
- 128KB Flash，8KB SRAM
- 包含 2个12 位的 ADC，采样速度高达 3 Msps
- 5 个通用定时器、2 个针对电机控制的 PWM 高级定时器
- 1 个 I2C 接口、2 个 SPI 接口和 3 个 UART 接口
- 针对电机应用内置 3 个运放，3 个比较器
- 内部 LDO 支持工作范围 5.5~18V
- 预驱工作电压高达 100V
- 工作温度范围（环境温度）-40℃ - 105℃
- 提供 QFN48 封装

适合于多种应用场合：
- 空气净化器
- 服务器风机
- 吊扇
- 吊扇灯
- 落地扇
- 电动手工具
- 吸尘器
- 无人机电调
- 水泵

产品特性

相关视频

    暂无详情

产品手册

用户手册

勘误表

  • MM32SPIN560C 勘误表（中文版）
    简体中文 1.0 PDF 356.49KB 2025.07.01

    文档说明： MM32SPIN560C系列，内部集成MM32SPIN0280系列芯片。本链接将转链至MM32SPIN0280勘误表。

  • MM32SPIN560C 勘误表（英文版）
    英文 0.3 PDF 158.17KB 2023.05.06

    文档说明： MM32SPIN560C系列，内部集成MM32SPIN0280系列芯片。本链接将转链至MM32SPIN0280勘误表。

应用笔记

产品变更通知

库函数与例程

  • SPIN系列PCB&SCH集成库
    简体中文 1.11 ZIP 63.66KB 2024.09.09

    文档说明： SPIN系列Altium封装与电路库文件

  • MM32SPIN0280 库函数与例程
    简体中文 1.9.11 ZIP 5.13MB 2025.12.15

    文档说明： 支持 MM32SPIN0280 与 Cortex-M 微控制器软件接口标准(CMSIS)，支持 MM32 标准库(Standard peripheral library)，支持 IAR 和 MDK 开发，包含丰富的库函数操作和寄存器操作的参考例程。

  • MM32SPIN0280 电机应用常用外设使用例程
    简体中文 1.00 ZIP 4.83MB 2022.11.15

    文档说明： 支持MM32SPIN0280的电机应用常用外设使用例程

推荐工具

  • MM32-LINK MINI 仿真器

    支持 MM32 MCU SWD 方式编程调试，兼容 CMSIS-DAP 调试通道

    支持 CDC 虚拟串口，波特率支持 9600 / 14400 / 19200 / 28800 / 38400 / 56000 / 57600 / 115200 等

    支持 U 盘方式更新固件、功能配置

    免驱安装，支持 Windows 和 Linux 操作系统

  • Motor-DK (MM32SPIN560C)

    输入电压范围：12V - 28V

    使用 60V / 40A N-MOS 管 x 6

    使用内建 GBW 6MHz 高速运放 x 3

    MCU 使用 5V 供电

    支持有/无霍尔，方波/弦波驱动

    支持 1 / 2 Shunt R 三相电流采样

    BEMF 电压回授使用 ADC 采样

    支持 DC Bus 电压，总电流测量

    使用 MCU 内置比较器作为过电流保护

    具电位器调速，LED 等功能

推荐软件

  • IAR Pack

    当使用 IAR 集成开发环境开发 MM32 微控制器时，需安装本支持包，从而实现在 IAR 中选择 MM32 芯片型号，调试以及下载。

  • KEIL Pack

    当使用 KEIL 集成开发环境开发 MM32 微控制器时，需安装本支持包，从而实现在 KEIL 中选择 MM32 芯片型号，调试以及下载。

  • J-Link Pack

    当使用 J-Link Debugger 调试 MM32 微控制器或使用 J-Flash 编程时，需安装本支持包，从而实现在 J-Flash 中选择 MM32 芯片型号；在相关 IDE 调用 J-Link 调试时，自动匹配。
查看更多

目标应用

  • 电扳手

    电动工具是一种由电动机或电磁铁为动力，通过传动机构驱动工作头进行作业的手持式或可移式的机械化工具。电动工具特点是结构轻巧，体积小、重量轻、振动小、噪声低、运转灵活，便于控制与操作，携带使用方便，坚固及耐用。...

    了解详情

  • 便携式冰箱

    便携式冰箱是一种家居用品。顾名思义就是方便携带的冰箱，比传统的家用冰箱体积更小，更加节能，具备制冷和制热功能。 便携式冰箱压缩机，以 MM32SPIN0280/MM32SPIN560C 为主控。

    了解详情

  • 水泵

    水泵是输送液体或使液体增压的机械。它将原动机的机械能或其他外部能量传送给液体，使液体能量增加，主要用来输送液体包括水、油、酸碱液、乳化液、悬乳液和液态金属等。 水泵以 MM32SPIN040C/MM32SPIN560C为主...

    了解详情

产品选型

购买

Part No.

Core

Max Speed (MHz)

Flash (KB)

RAM (KB)

Backup RAM(KB)

Ext. Bus I/F

I/O#

Security

32bit DIV

Advanced TMR

GP TMR

LP TMR

WDG

RTC

U(S)ART

LPUART

I²C

I³C

SPI

I²S

USB 2.0 FS

USB 2.0 HS

CAN 2.0B

Ethernet

SDIO

QSPI

ADC (1Msps, 12bit)

ADC (2Msps, 12bit)

ADC (3Msps, 12bit)

DAC (12bit)

ACMP

OpAmp

Segment LCD

Pin Counts

Package

Package Size

Operation Temp

样片申请
代理商渠道链接
MM32SPIN560C
M0
96
128
8
-
-
29
-
1
2
5
-
2
-
3
-
1
-
2
-
-
-
-
-
-
-
-
1
3
3
-
48
QFN
6x6
-40~105C

样片申请

客户相关信息

样片相关信息
项目相关信息

代理商相关信息

我们提供以下在线订购选项

MM32F0010

首页 > 产品 > MM32F > MM32F超值型 > MM32F0010

经销商
库存*
单价
数量
1548
$5.25
50
标准全球配送 4.99美元
添加到购物车
  • 美洲（库存）
  • EMEA（库存）
  • 亚洲（库存）
  • 日本（库存）
经销商
库存*
1548
立即订购
1548
立即订购
1548
立即订购
1548
立即订购
* 价格随时可能改变

产品信息

产品型号

包装

包装形式 包装图纸

最小起订量
REACH 声明
ROHS 声明
ROHS 报告
湿气敏感度等级
元件本体最高承受温度
(reflow)
MM32SPIN560C
Tray
4900
3
260℃
