产品描述

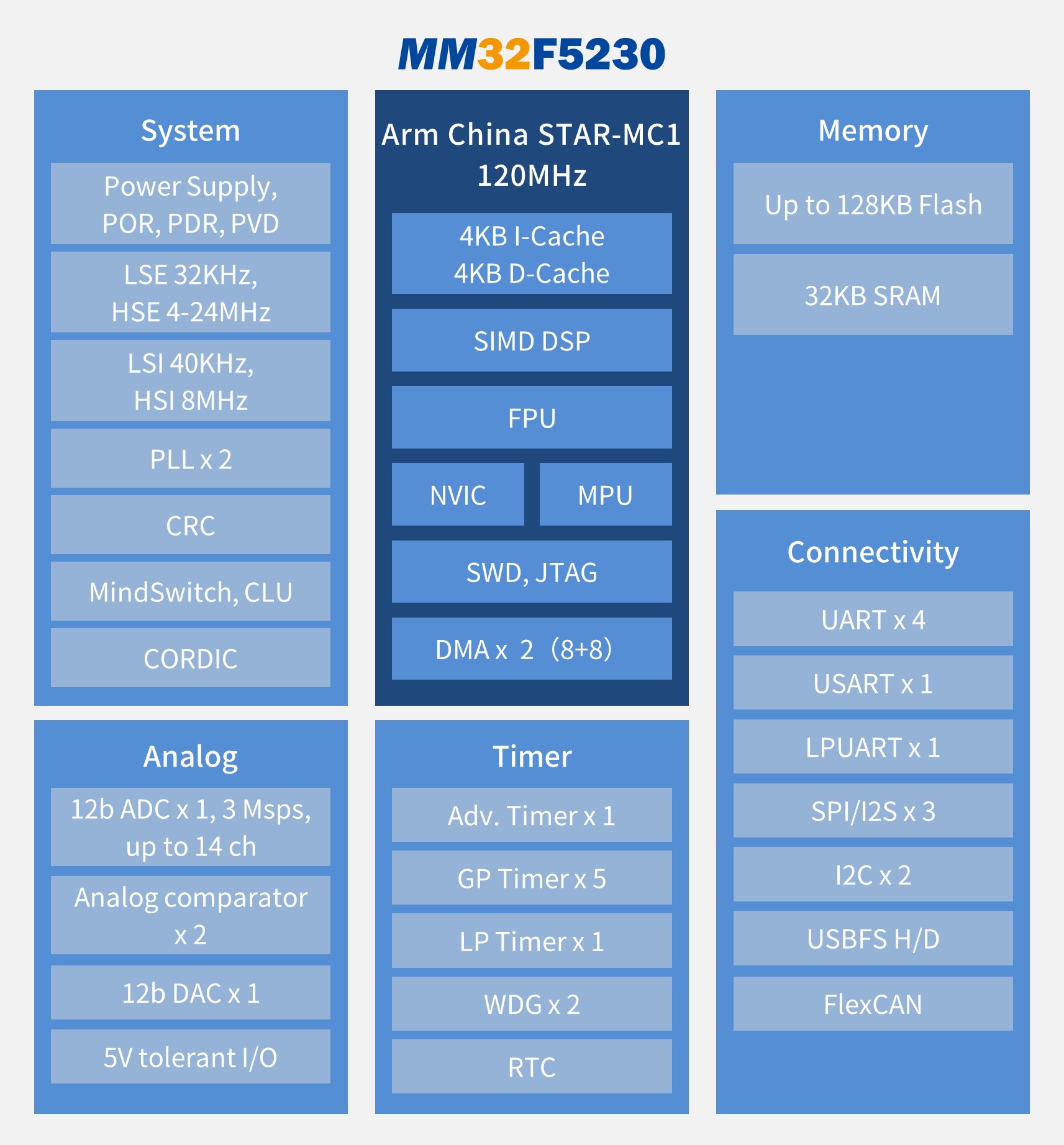

MM32F5230 是一款搭载了基于Arm v8-M 架构 32 位 Star-MC1 内核（兼容 Cortex-M33）的 MCU 产品，最高工作频率可达120MHz。内置了128KB Flash，32KB SRAM，并集成了丰富的I/O端口和外设模块，包括ADC，DAC，模拟比较器，高级定时器，通用定时器，基础定时器和低功耗定时器，还包含通信接口如I2C，SPI或I2S，UART，USB 2.0全速控制器，以及FlexCAN接口。- 120MHz Star-MC1 (兼容M33) 处理器，每 MHz 性能较 Cortex-M3/4 提升 20%
- 高存储配比：128KB Flash，32KB SRAM，4:1 Flash/RAM 配比
- 丰富的通信接口：最高 6 路 UART，最高 4 路 SPI （1 路 USART 支持），最高 2 路 I2C
- 配置 USB 接口，USB 配独立时钟
- 配置 CAN2.0 接口，兼容灵动 F5 和 F0140/60 系列
- 2 个 12 位的 ADC，速度达 3MSPS， 1 个 12 位的 DAC
- 2 个 16 位 Adv. Timer， 6 个 GP Timer，1 个 LP Timer
- 工作电压：1.8V ~ 5.5V
- 大部分 IO 口支持 5V 容忍
- -40℃ ∼ +105℃ 温度范围
- 提供LQFP64，LQFP48和QFN32封装形式
MM32F5230 有如下典型应用：
- 工业控制
- 家电控制
- 家庭清洁
- 消费电子
- 玩具用品
- 汽车诊断仪
- PC 附件
- Mini-LED
产品特性
相关视频
-
暂无详情
产品手册
-
MM32F5230 产品手册（中文版）
简体中文 1.2 PDF 2.94MB 2024.08.27文档说明： 支持 MM32F5230 系列，提供了详细的规格说明，引脚定义，电气特性及封装信息。
-
MM32F5230 产品手册（英文版）
英文 1.1 PDF 5.40MB 2024.07.19
文档说明： 支持 MM32F5230 系列，提供了详细的规格说明，引脚定义，电气特性及封装信息。
用户手册
-
MM32F5230 用户手册（中文版）
简体中文 0.9 PDF 2024.08.27
文档说明： 支持 MM32F5230 系列，提供了完整的系统架构，存储器及所有外设详细说明与寄存器描述。
-
MM32F5230 用户手册（英文版）
英文 0.9 PDF 30.06MB 2024.08.27
文档说明： 支持 MM32F5230 系列，提供了完整的系统架构，存储器及所有外设详细说明与寄存器描述。
应用笔记
-
AN0006 MM32支持的烧录器（中文版）
简体中文 2.4 PDF 2023.09.26
文档说明： 支持MM32全系列芯片的第三方烧录工具。
-
AN0006 MM32支持的烧录器（英文版）
英文 2.4 PDF 2023.09.26
文档说明： 支持MM32全系列芯片的第三方烧录工具。
库函数与例程
-
MM32F5230 库函数与例程
简体中文 0.10.2 ZIP 5.03MB 2024.09.20文档说明： 支持 MM32F5230 与 Cortex-M 微控制器软件接口标准(CMSIS)，支持 MM32 标准库(Standard peripheral library)，支持 IAR 和 MDK 开发，包含丰富的库函数操作和寄存器操作的参考例程。
推荐工具
-
MM32-LINK MINI 仿真器
支持 MM32 MCU SWD 方式编程调试，兼容 CMSIS-DAP 调试通道
支持 CDC 虚拟串口，波特率支持 9600 / 14400 / 19200 / 28800 / 38400 / 56000 / 57600 / 115200 等
支持 U 盘方式更新固件、功能配置
免驱安装，支持 Windows 和 Linux 操作系统
-
MiniBoard (MM32F5233D7PV)
板载主控：MM32F5233D7PV
- 32bit Arm China STAR-MC1
- 128KB Flash, 32KB SRAM
- LQFP64板载资源：
- 4个用户LED
- 4个用户按键和1个复位按键
- 3个可调电位器
- PWM 蜂鸣器
- 8M SPI FLASH
- 2K EEPROM
- CAN收发器板载接口：
- 2 x USB Type-C (USB-MCU和 USB-UART CH340)- CAN 连接器- CR1220电池座- 20PIN SWD 调试接口- Arduino UNO 兼容扩展连接器- MM32F5233D7P 全引脚拓展连接器供电方式：
- USB TYPE-C
推荐软件
-
J-Link Pack
当使用 J-Link Debugger 调试 MM32 微控制器或使用 J-Flash 编程时，需安装本支持包，从而实现在 J-Flash 中选择 MM32 芯片型号；在相关 IDE 调用 J-Link 调试时，自动匹配。
目标应用
-
暂无详情
产品选型
购买
Part No.
Core
Max Speed (MHz)
Flash (KB)
RAM (KB)
Backup RAM(KB)
Ext. Bus I/F
I/O#
Security
32bit DIV
Advanced TMR
GP TMR
LP TMR
WDG
RTC
U(S)ART
LPUART
I²C
I³C
SPI
I²S
USB 2.0 FS
USB 2.0 HS
CAN 2.0B
Ethernet
SDIO
QSPI
ADC (1Msps, 12bit)
ADC (3Msps, 12bit)
DAC (12bit)
ACMP
OpAmp
Segment LCD
Pin Counts
Package
Package Size
Operation Temp
-
样片申请代理商渠道链接 - MM32F5233D4QV
- Star-MC1
- 120
- 128
- 32
- -
- -
- 28
- -
- -
- 2
- 6
- 1
- 2
- Y
- 4
- 1
- 1
- -
- 2
- 2
- D/H
- -
- 1
- -
- -
- -
- -
- 2, 10ch
- 1
- 2
- -
- -
- 32
- QFN
- 5x5
- -40~105C
-
样片申请代理商渠道链接
- MM32F5233D6PV
- Star-MC1
- 120
- 128
- 32
- -
- -
- 40
- -
- -
- 2
- 6
- 1
- 2
- Y
- 5
- 1
- 2
- -
- 3
- 3
- D/H
- -
- 1
- -
- -
- -
- -
- 2, 10ch
- 1
- 2
- -
- -
- 48
- LQFP
- 7x7
- -40~105C
-
样片申请代理商渠道链接
- MM32F5233D7PV
- Star-MC1
- 120
- 128
- 32
- -
- -
- 54
- -
- -
- 2
- 6
- 1
- 2
- Y
- 5
- 1
- 2
- -
- 3
- 3
- D/H
- -
- 1
- -
- -
- -
- -
- 2, 16ch
- 1
- 2
- -
- -
- 64
- LQFP
- 10x10
- -40~105C
尚未登录账号，请登录后再次申请，谢谢！
样片申请
我们提供以下在线订购选项
MM32F0010
首页 > 产品 > MM32F > MM32F超值型 > MM32F0010
- 经销商
- 库存*
- 单价
- 数量
- 1548
- $5.25
- 50
- 美洲（库存）
- EMEA（库存）
- 亚洲（库存）
- 日本（库存）
- 经销商
- 库存*
- 1548
-
立即订购
- 1548
-
立即订购
- 1548
-
立即订购
- 1548
-
立即订购
产品信息
- 产品型号
-
包装
包装形式 包装图纸
- 最小起订量
- REACH 声明
- ROHS 声明
- ROHS 报告
- 湿气敏感度等级
-
元件本体最高承受温度
(reflow)
- MM32F5233D4QV
-
- 3
- 260℃
- MM32F5233D6PV
- Tray
-
- 2500
- 3
- 260℃
- MM32F5233D7PV
- Tray
-
- 1600
- 3
- 260℃
